Электрическая схема chevrolet lacetti sedan

Содержание статьи:

Фото

Электросхемы Шевроле Лачетти - схемы электрооборудования

Видео

Похожие статьи

схемы электрооборудования на Chevrolet Lacetti седан с г.в. Эл.схема датчиков системы управления двигателем, топливного насоса и форсунок.

Схема соединений генератора и стартера: 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — выклю- чатель зажигания; 3 — аккумуляторная батарея.

Это интересно! Наиболее популярной моделью Chevrolet по праву является Camaro. История Камаро начинается с 1966 года. Название взято от слова «Комрад» - товарищ. Мощное авто быстро завоевало рынок в этом сегменте. Авто вышло не только мощным, но и эстетически привлекательным. Не зря Camaro постоянно встречается в различных кинокартинах.

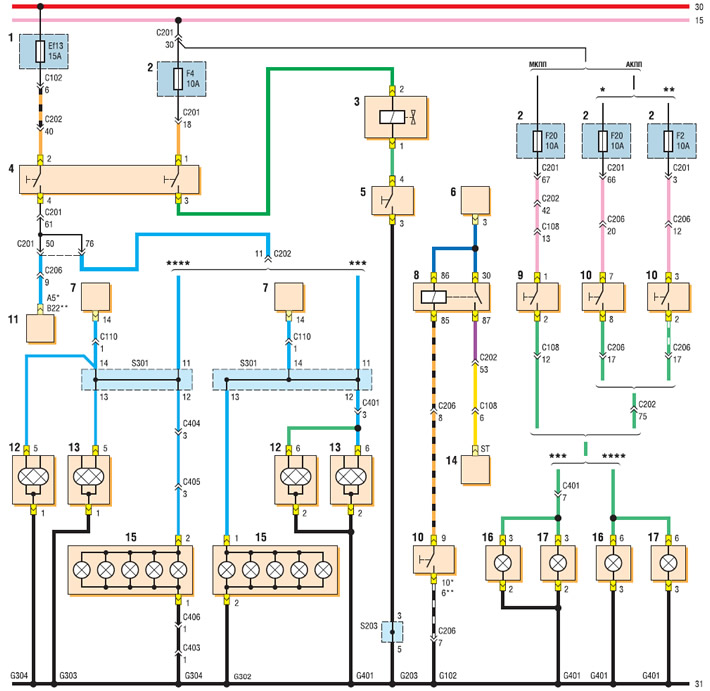

Схема электрооборудования Chevrolet lacetti (шевролет лачетти). Chevrolet Lacetti. Внимание! Щиток приборов (электрические цепи контрольных ламп 2).

Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя. Автомобиль укомплектован подушками безопасности водителя и переднего пассажира. Противоугонная система.

Распиновка магнитолы Лачетти: схема, подключение, видео

Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода. При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора.

При работе генератора аккумуляторная батарея заряжается. На автомобиле установлена необслуживаемая свинцовая стартерная аккумуляторная батарея емкостью 55 А. Генератор — синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения. Шкив генератора приводится во вращение поликлиновым ремнем от шкива привода вспомогательных агрегатов.

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в шариковых подшипниках, установленных в крышках генератора. Подшипники закрытого типа, смазка, заложенная в них, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора, а в крышке установлен с небольшим натягом. Передний подшипник запрессован в переднюю крышку, а на валу ротора посадка подшипника скользящая.

В статоре генератора расположена трехфазная обмотка. Вторые концы фазных обмоток припаяны к выводам выпрямительного блока, состоящего из шести кремниевых диодов вентилей — трех «положительных» и трех «отрицательных», запрессованных в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью положительные и отрицательные на разных пластинах. Выпрямительный блок закреплен на задней крышке генератора. Обмотка возбуждения расположена на роторе генератора, а ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводиться через две щетки, которые установлены в щеткодержателе. Щеткодержатель и регулятор напряжения закреплены на задней крышке генератора. Регулятор напряжения — неразборный узел, при выходе из строя его заменяют. Обратное подключение приведет к пробою диодов выпрямительного блока генератора.

При работе генератора не следует отключать аккумуляторную батарею, так как возникающие при этом скачки напряжения могут повредить электронные компоненты схемы. Стартер — четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле. К стальному корпусу стартера прикреплены постоянные магниты. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается в подшипниках скольжения.

Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной и коронной с внутренним зацеплением шестерен и трех сателлитов на водиле валу привода. Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение START напряжение подается на обе обмотки тягового реле втягивающую и удерживающую.

Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера.

После возвращения ключа в положение ON удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком.
